바투스포츠 점핑라인 BT620H 모델 설치 매뉴얼입니다.
설치방법을 아래와 같이 순서에 맞추어 진행하면 좀더 쉽고 빠르게 설치가 가능합니다.
** 제품특징
1. 트램폴린 점핑라인 BT620H
2. 블루 / 핑크 : 매트와 로프 색상이 2가지로 구분됨
3. 매트와 로프는 전용 : 36개의 로프밴드로 구성, 버클형 타입의 매트
4. 6각 구조의 다리일체형 프레임
5. 클럽 및 가정용 제품 : 클럽용으로 많이 사용하는 제품
6. 설치시 공구는 포함되어 있음
제품형태와 모양

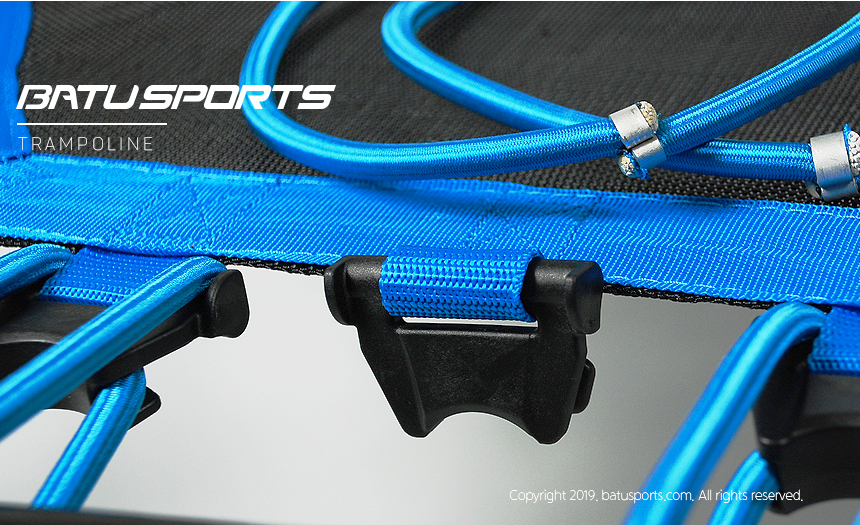

매트와 로프의 형태로 구분되며, 특히 매트에 플라스틱 버클이 장착되어 로프와 연결되는 구조
위 이미지로 제품을 구분할 수 있습니다.
플라스틱 버클이 있다면 620 모델, 플라스틱 버클이 없다면 610 모델로 구분
로프밴드가 원형 36개로 구성되면 620 모델, 로프밴드가 6개면 610 모델
01.상품구성 : 색상공통
메인프레임① : 조립형 6개 (핸들일체형 프레임 1개 포함 ②)
핸들 : 핸들손잡이 1개③, 중앙프레임 1개④, 높이조절 프레임 1개⑤
매트 : 전용매트 1개⑥
밴드 : 로프형 밴드 36개⑦
부속품 : 핸들고정용 나사(와셔2종) 7개⑧
높이조절 고정손잡이 1개⑨
밴드설치용 손잡이⑩
육각렌치⑪
조립설명서
02.메인프레임 조립
6개의 메인 프레임을 방향에 맞게 연결합니다. 연결시 고정볼로 고정되게 합니다.
육각 형태의 프레임 구조로 만들어 주세요
각 연결부위에 볼락(똑딱이)으로 고정되도록 맞추어 연결 조립합니다.
03.매트 연결하기 - 모서리 6개

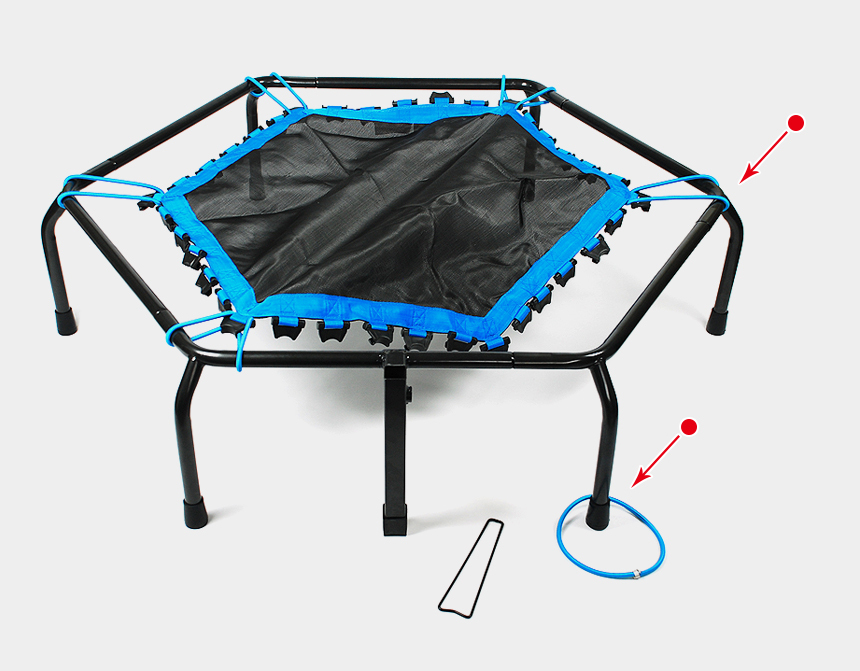

프레임과 매트의 모서리 여섯곳에 밴드를 이용하여 임시 고정 또는 설치 합니다.
* 임시로 걸어 자리를 잡아주어도 좋습니다.
사진 설명을 입력하세요.

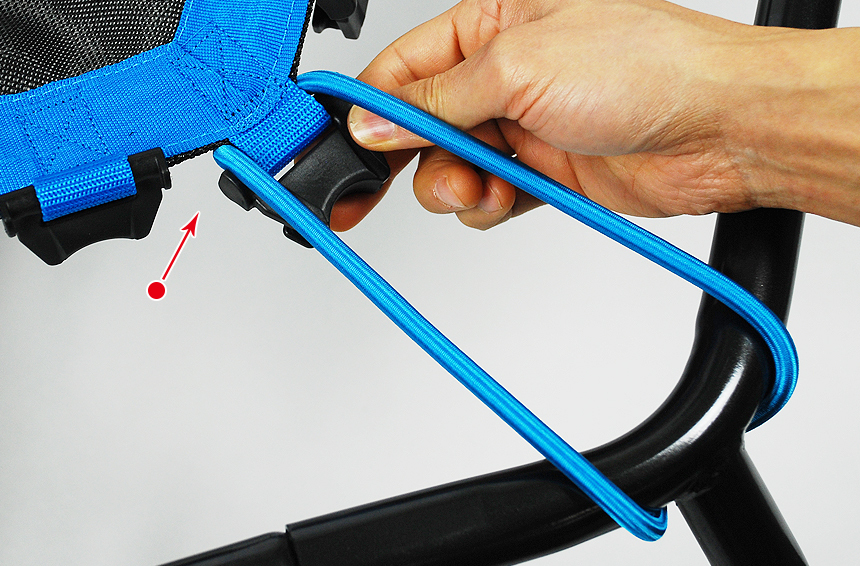

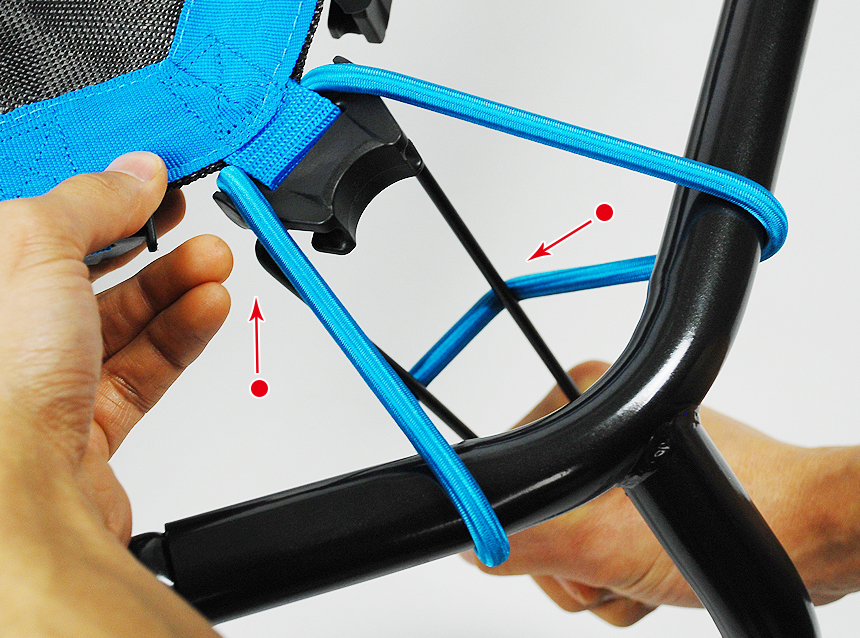

6면 모서리 부붐에 로프밴드를 프레임에 연결합니다.
밴드를 다리 안쪽으로 넣고 매트의 버클 아래쪽에서 매트 사이로 밴드를 끼워 넣습니다.
사진 설명을 입력하세요.

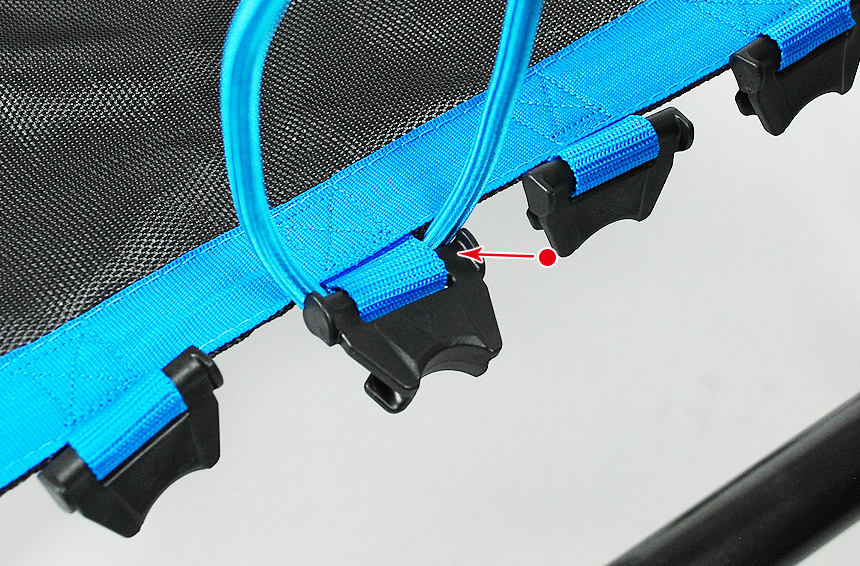

버클과 매트의 사이에 밴드가 걸쳐 올라 올 수 있도록 만들어 줍니다.
사진 설명을 입력하세요.
04.밴드를 연결하는 순서
로프밴드의 연결은 순서에 맞게 진행하면 좀더 쉽게 설치가 가능합니다.
설치시에 밴드의 탄성이 강해지기 때문에 순서에 맞게 설치해 주세요
① → ② → ③ → ④ → ⑤ → ⑥
사진 설명을 입력하세요.
05.밴드 연결하기
모서리 여섯곳의 밴드를 제외한 30개의 밴드를 순서에 맞게 연결합니다.
* 모든 밴드의 연결 방법은 같습니다.
사진 설명을 입력하세요.
버클과 매트의 사이에 밴드가 걸쳐 올라 올 수 있도록 만들어 줍니다.
사진 설명을 입력하세요.

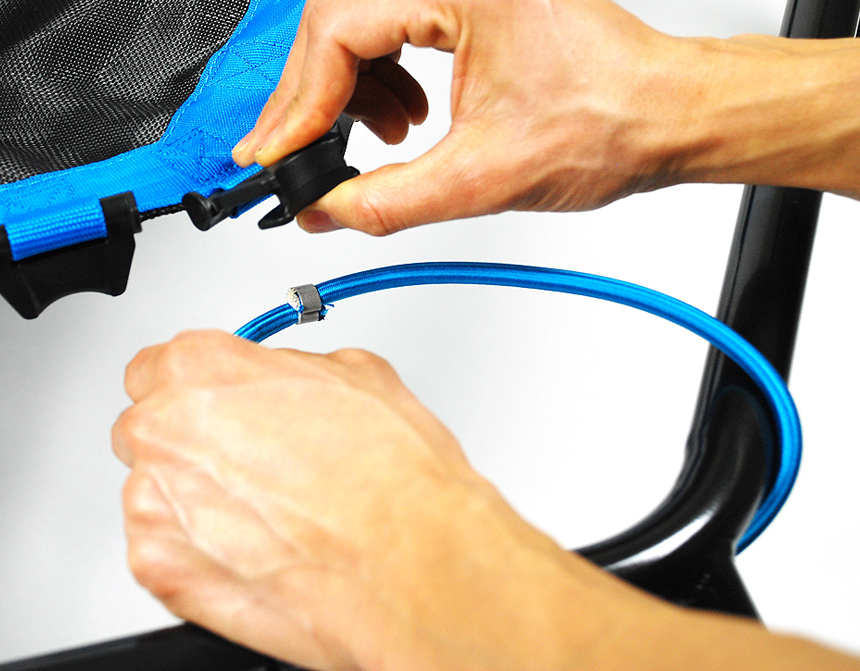

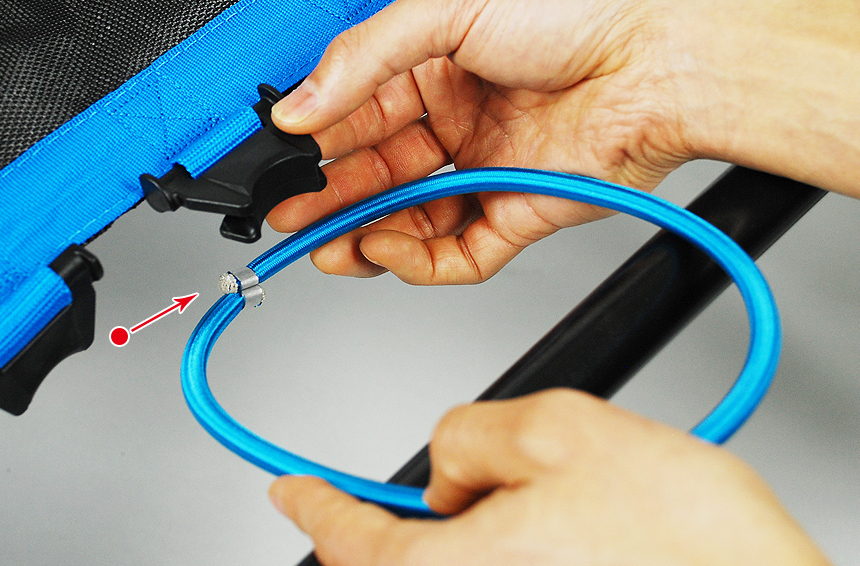

밴드의 클립 부분을 매클 아래쪽에 위로 끼워 몰려 걸러줍니다.
사진 설명을 입력하세요.

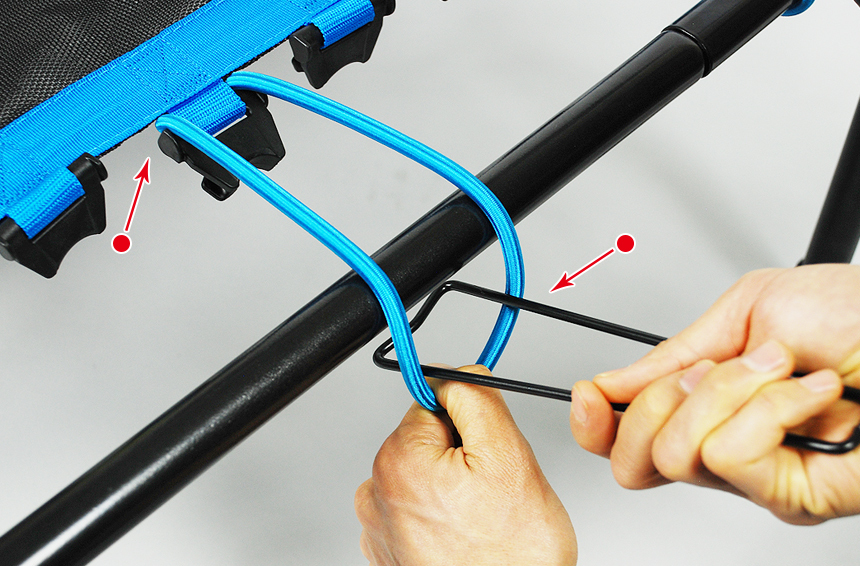

밴드를 프레임에 위에서 아래쪽으로 감아주고 조립툴을 이용하여 밴드와 프레임 사이로 밀어 넣어 줍니다.
사진 설명을 입력하세요.

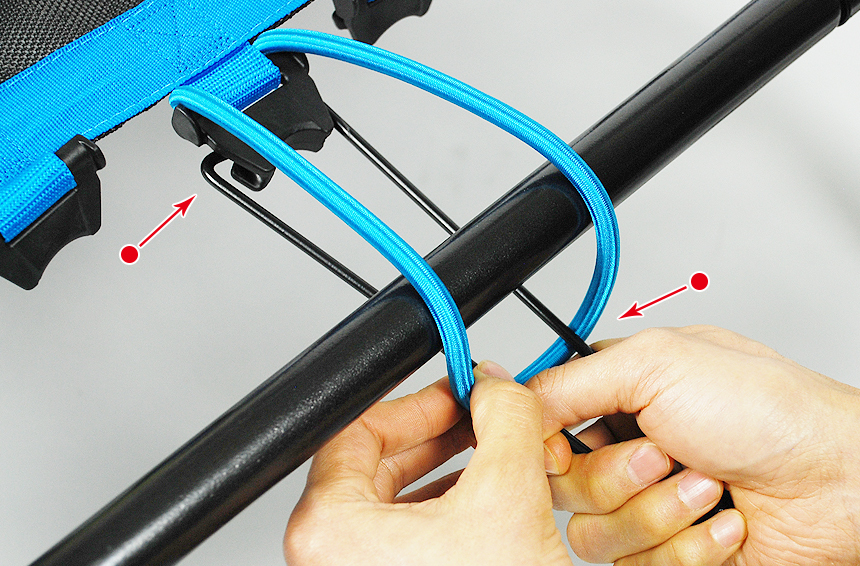

조립툴의 끝부분을 버클의 아래쪽 홈에 고정합니다.
사진 설명을 입력하세요.

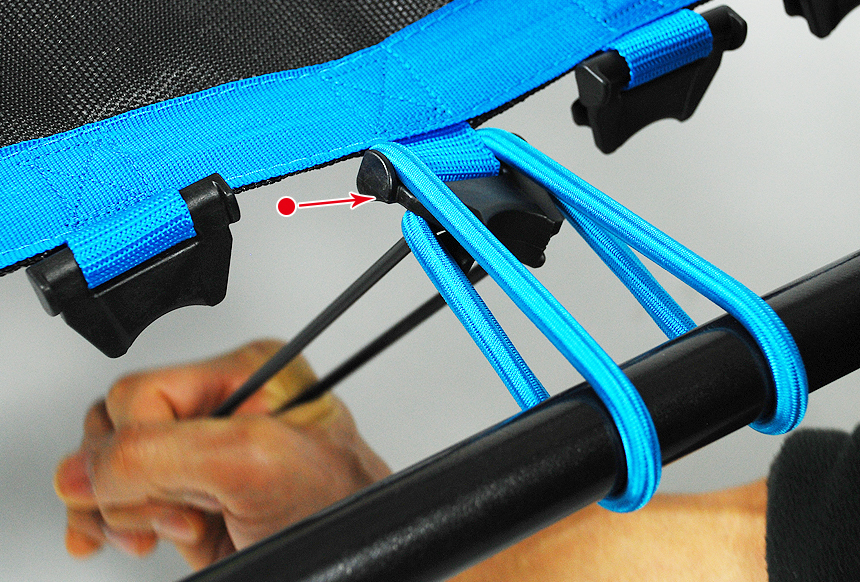

조립툴과 버클이 고정되면 손으로 밀어 밴드가 버클쪽으로 향하도록 합니다.
사진 설명을 입력하세요.
밴드가 버클에 안착되도록 조립툴을 끝까지 밀어주고 밴드가 안착되면 조립툴을 돌려 버클에서 분리합니다.
06.모서리 밴드 연결하기
임시로 연결되어 있던 모서리 부분의 밴드를 연결합니다.
사진 설명을 입력하세요.

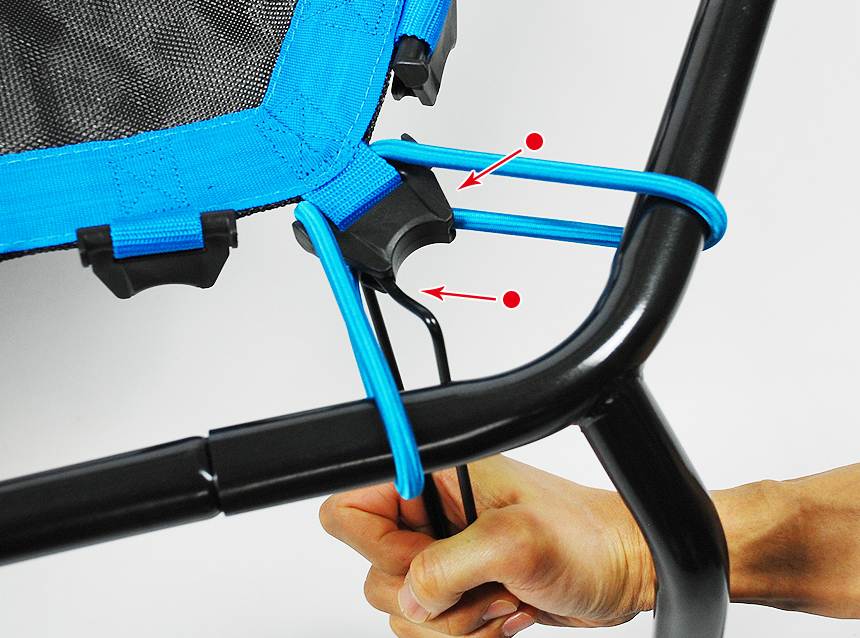

프레임 다리 옆으로 조립툴을 끼워 줍니다.
사진 설명을 입력하세요.
버클 아래쪽에 조립툴을 연결하고 밴드를 밀어 줍니다.
사진 설명을 입력하세요.
밴드가 버클에 안착되면 조립툴을 돌리면서 빼줍니다.
사진 설명을 입력하세요.
07. 핸들 조립하기

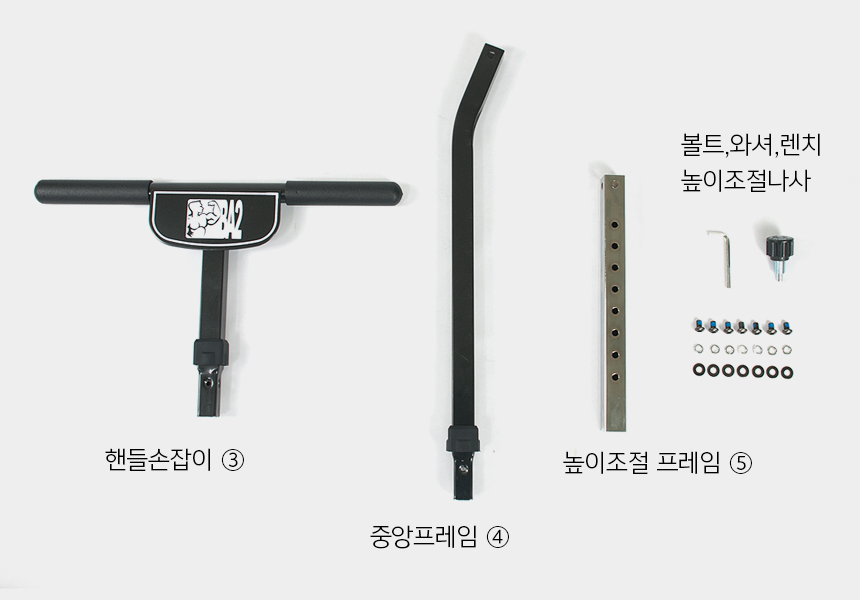

핸들을 조립하기 위해서는 그림과 같은 구성품이 필요합니다.
사진 설명을 입력하세요.
핸들 손잡이와 중앙프레임을 방향에 맞게 임시 고정합니다.
사진 설명을 입력하세요.

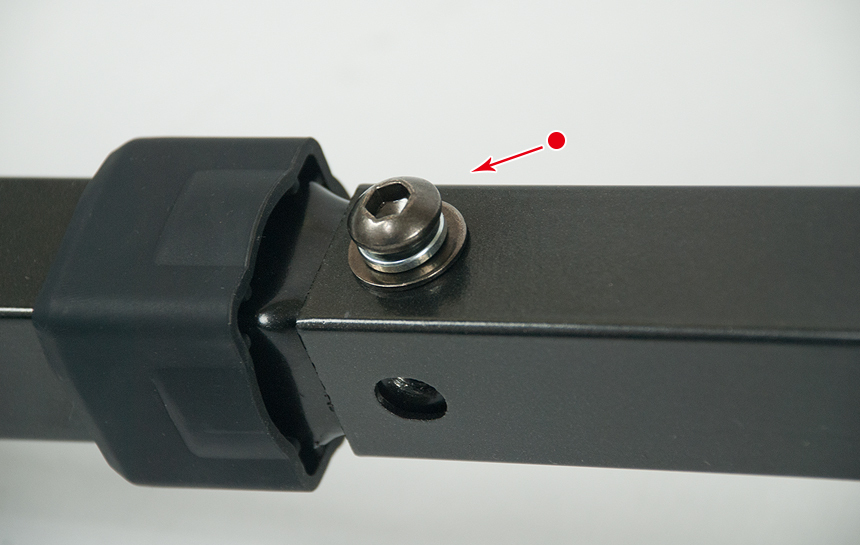

핸들 손잡이 부분은 볼트가 3개 필요합니다.
6각 볼트 -> 스프링 와셔 -> 평 와셔 ; 순서에 맞게 연결하세요
사진 설명을 입력하세요.

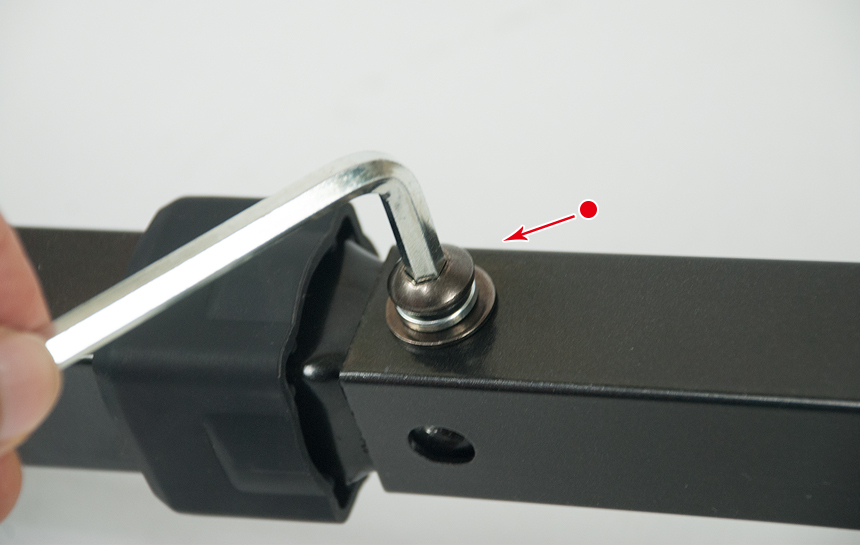

육각 렌치로 볼트를 조여 줍니다.
3개의 볼트가 사용됩니다.
사진 설명을 입력하세요.

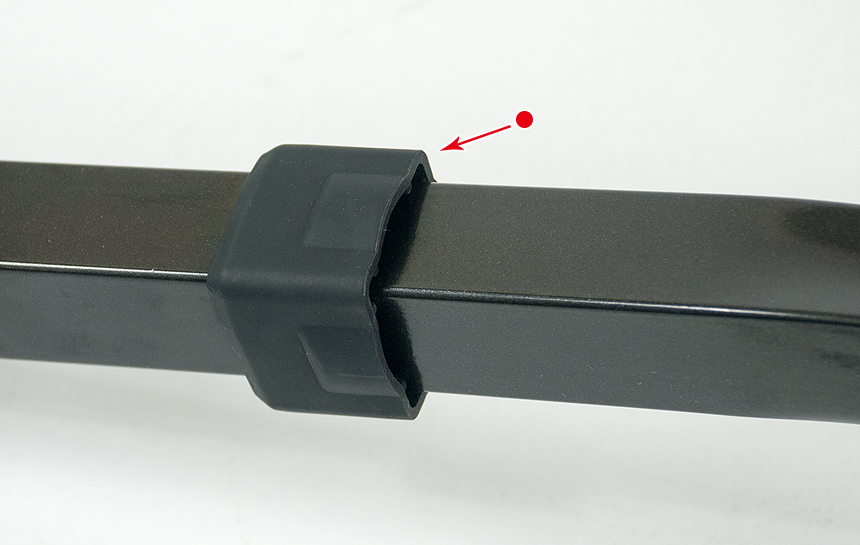

볼트 조립이 완료되면 핸들 보호캡으로 가려줍니다.
사진 설명을 입력하세요.

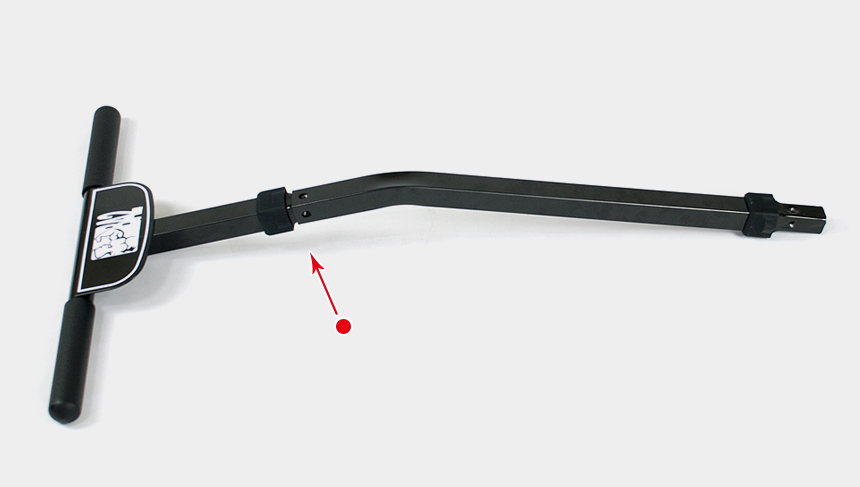

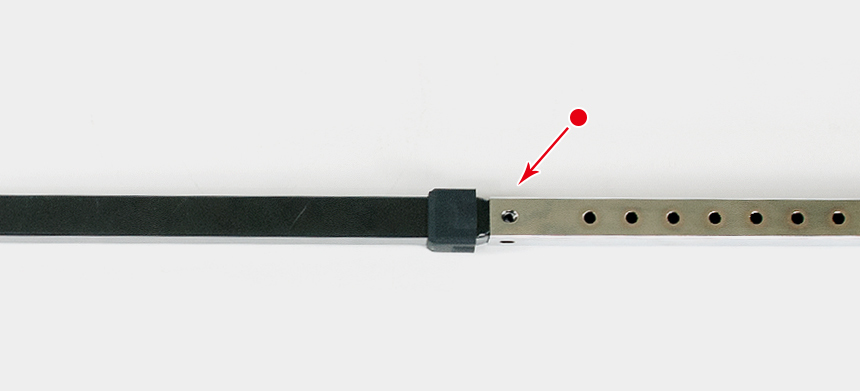

높이조절 프레임과 볼트 홀에 맞추어 임시 조립합니다.
사진 설명을 입력하세요.

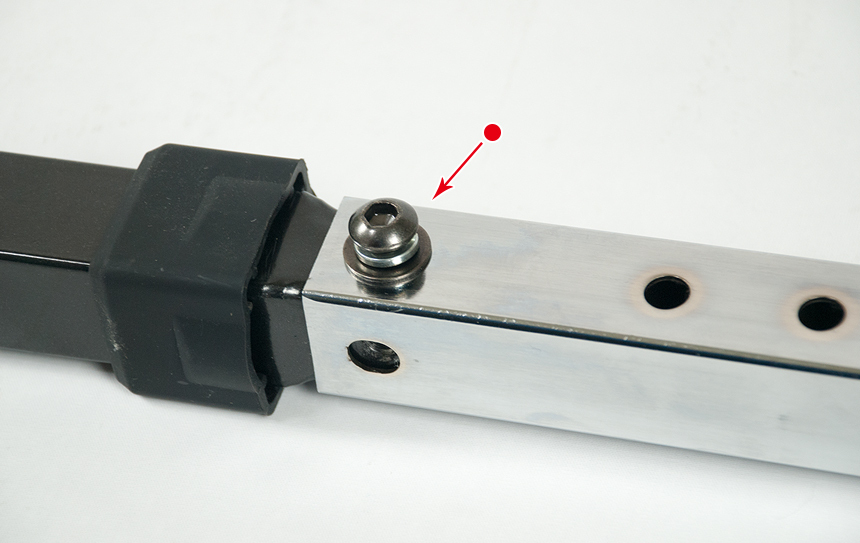

볼트와 와셔를 사용하여 프레임을 조립합니다.
높이조절 프레임 고정시 볼트는 4개가 사용됩니다.
사진 설명을 입력하세요.
볼트 조립이 완ㄹ되면 핸들보호캡으로 가려줍니다
사진 설명을 입력하세요.

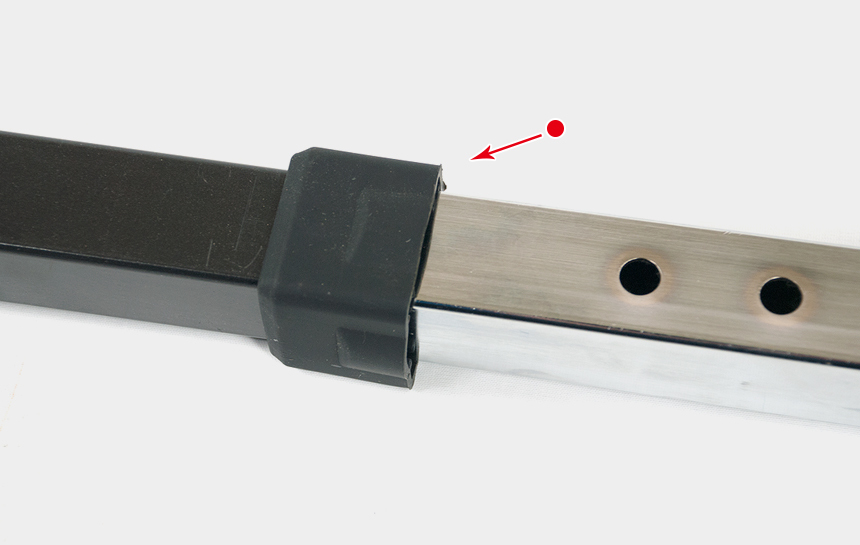

08. 높이조절 손잡이 조립 및 사용

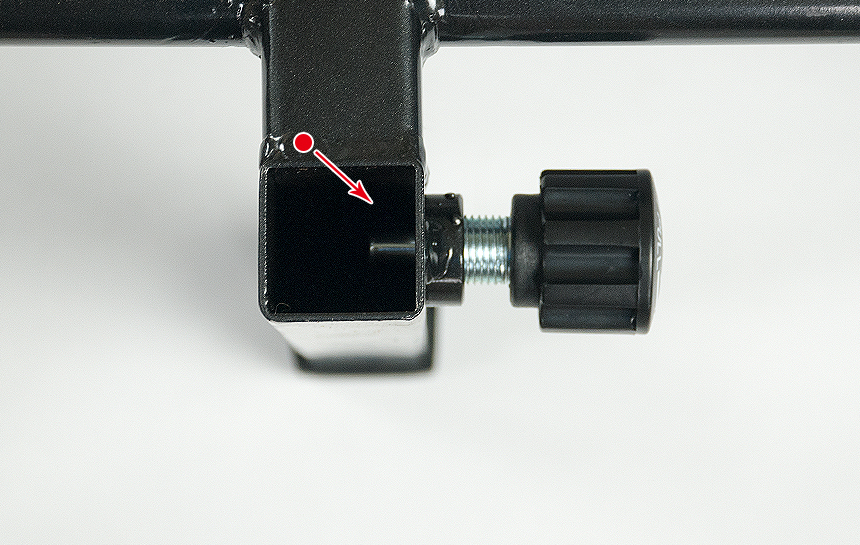

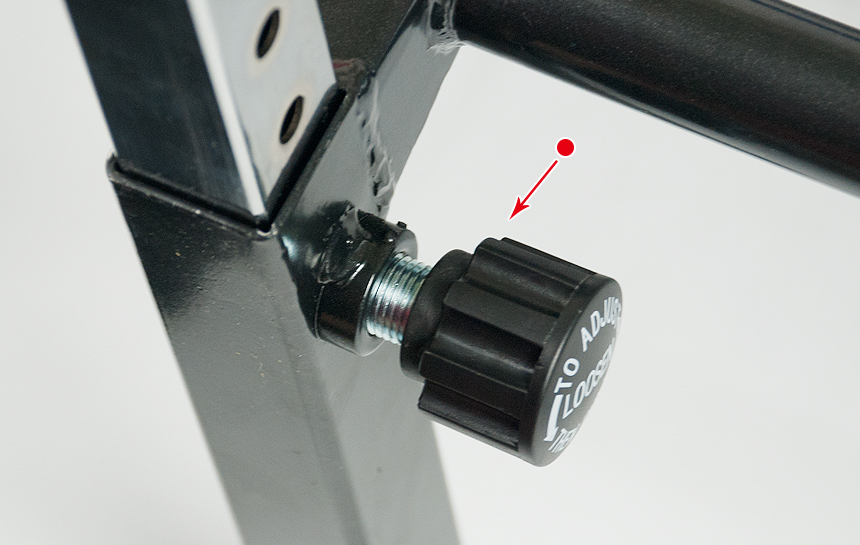

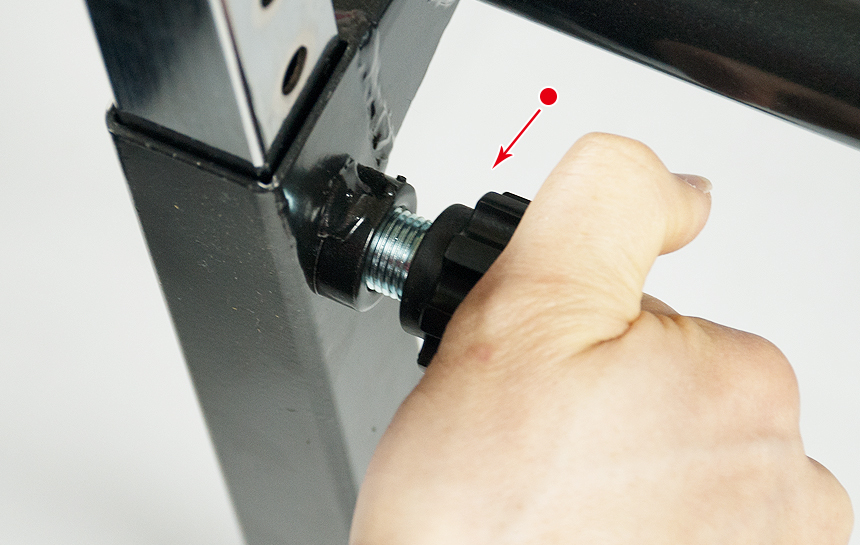

프레임에 높이 조절용 손잡이를 돌려 조립합니다.
* 프레임 안쪽으로 '고정핀'만 보일정도로 돌려 줍니다.
사진 설명을 입력하세요.

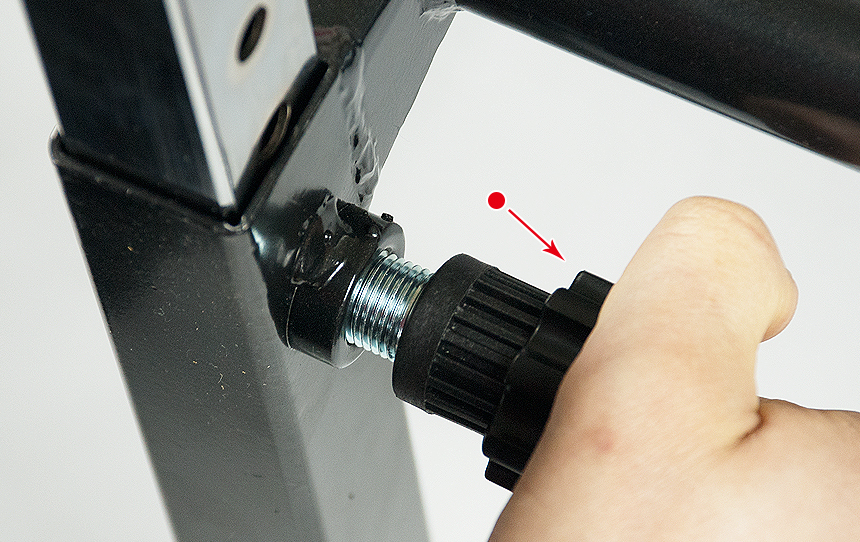

높이 조절 손잡이를 잡아 당시면서 프레임을 방향에 맞게 넣어줍니다.
사진 설명을 입력하세요.
높이 조절 후 손잡이를 높으면 안쪽 핀으로 임시고정합니다.
사진 설명을 입력하세요.
임시 고정 후 손잡이를 시계방향으로 동려 잠가 주면 고정이 됩니다.
사진 설명을 입력하세요.
운동기구,헬스기구,점핑,점핑다이어트,유산소운동,실내운동기구,홈트레이닝,운동용품,헬스용품,트렘펄인,트램폴린,헬스
smartstore.naver.com
이상 바투스포츠 BT620H 모델의 설치설명이였습니다.
